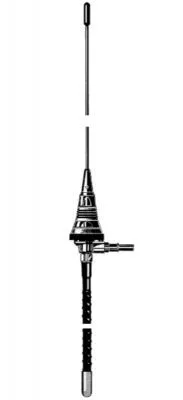

Die Aviator Antenne MD 118-137 ist eine spezielle Flugfunkantenne mit Lambda 1/2 Wellen Technik. Dadurch wird kein zusätzliches Gegengewicht benötigt und die Antenne kann auch auf Kunststoff- und anderen nicht metallischen Flächen montiert werden. Das untere Element dient dabei als Gegengewicht.
Die Antenne deckt den kompletten Frequenzbereich von 118-137 MHz ab und muss nicht weiter angepasst werden. Die Aviator Antenne wurde speziell für kleinere Luftfahrzeuge wie UL´s entwickelt. (bis zu 220 Km/h)
Technische Daten:
- Frequenzbereich: 118 - 137 MHz
- Länge: ca. 76cm
- Gewinn: 2,15dBi
- Polarisation: vertikal - Rundstrahler
- Max. Sendeleistung: 50 Watt (CW)
- Impedanz: 50 Ohm
- Anschluss: BNC
- Gewicht: ca. 330g
- Montageloch: ca. 14 mm
- Material: u.a. Edelstahl
- Windgeschwindigkeiten: 220 Km/h
Features:
- Suitable for aeronautical service, Omnidirectional
- Mono-band, Unity-gain
- Recommended for installation on small aircraft
- Flexible stainless steel radial
Electrical Data
- Type: Dipole 1/2 with loaded radial
- Frequency range: 118-137 MHz for areonautical band
- Impedance: 50? unbalanced
- Radiation (H-plane): 360° omnidirectional
- Polarization: vertical
- Gain: 2.15 dBi
- Max. power: 50 Watts (CW) @ 30° C
- Connection: FME-female, other type on request
Mechanical Data
- Materials: Stainless Steel 17/7 PH, Nylon, Chromed Brass, Zamac
- Wind resistance: 220 Km/h
- Height (approx.): 760 mm
- Mounting Hole: Ø 14 mm
- Kabellänge: ca. 4,80m
Hinweise zur Montage:
Der Einbaufuss wird ähnlich einer PKW Mobilantenne verbaut. Das Material für das Bohrloch darf rund 1,5mm "dick" sein. Unter dem Bohrloch muss ca. 17cm Freiraum für den unteren Strahler sein. Zum Lieferumfang gehört ein BNC-Stecker (FME)
