Schicke GR6b Generator Regler

Schicke GR6b Generator Regler. Der bewährte Schicke Regler GR6a wurde weiter verbessert und wird nun als GR6b verkauft.

Gegenüber dem "alten" GR6a hat sich äußerlich nichts geändert, auch die Beschaltung ist gleichgeblieben. Innerlich ist die Schaltung neu entwickelt und weist einige Vorteile gegenüber dem GR6a auf:

• Abschalten des Reglers, wenn der Hauptschalter ausgeschaltet wird
• hochpräzise Regelspannung über den gesamten Temperaturbereich
• Regelspannung im Bereich 13,7 …14,8V über Poti einstellbar

Verwendungszweck und Kurzbeschreibung:

Der GR 6b ist ein kompakter Wechselstrom-Brückenregler/Gleichrichter mit Ladekontrollausgang zum Anschluss einer Leuchtdiode. Er ist speziell für den Betrieb an Rotax, Hirth, und Solomotoren mit Bleibatterie ausgelegt. Bei Verwendung mit Lithium-Batterien ist unbedingt eine zusätzliche Überladesicherung vorzusehen!  ( Schicke OVP 15.2 Überspannungsschutz )

Er zeichnet er sich dadurch aus, dass die Regelthyristoren in der Nähe des Spannungsnulldurchgangs geschaltet werden, wodurch Spannungsspitzen auf dem Bordnetz minimiert werden.

Baumerkmale:

• Abmessungen (L x B x H): 115x50x63 [mm]
• Masse: 0,25 [kg]
• Regelspannung: 14,2 [V]
• Eigenstromverbrauch (ohne LED): ca. 0,5 mA]
• einstellbare Ladespannung: ca. 13,7 …14,8 [V]
• minimale Betriebsspannung: ca. 10 [V]
• Ausgangsstrom f. Ladekontroll-LED: 20 [mA]
• maximale Generatorleistung: 250 [W]

Funktionsmerkmale:

Beim Einschalten des Hauptschalters leuchtet zunächst die Ladekontrolllampe auf. Sie verlischt, sobald der Generator Strom liefert. Steigt die Batteriespannung über die Regelspannung an, so wird der Generator von der Batterie getrennt, und damit die Ladung unterbrochen. Beim Absinken der Spannung setzt die Ladung wieder ein. Durch ein kleines Potentiometer an der Gehäuseoberseite kann die Ladespannung an das verwendete Batteriesystem angepasst werden.

Wichtige Sicherheitshinweise:

Prüfen Sie vor dem Einbau die Kompatibilität der Ladespannung mit der verwendeten Batterie und ob die Batterie für den maximalen Generatorladestrom geeignet ist! Ungeeignete Batterien können überhitzen und/oder beschädigt werden. Bei Verwendung mit Lithium-Batterien ist unbedingt eine zusätzliche Überladesicherung vorzusehen bzw. die Ausführung GR6b+O zu wählen!

Einbau:

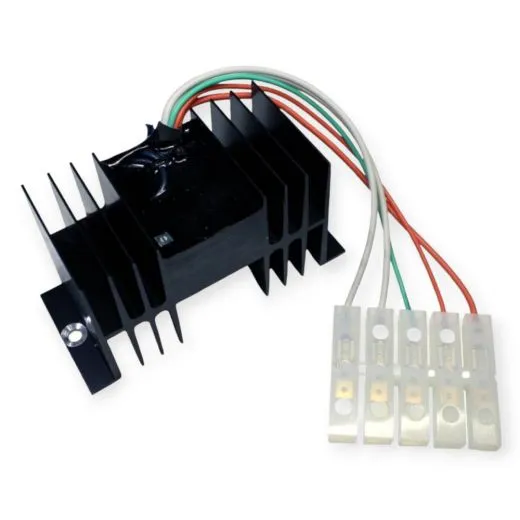

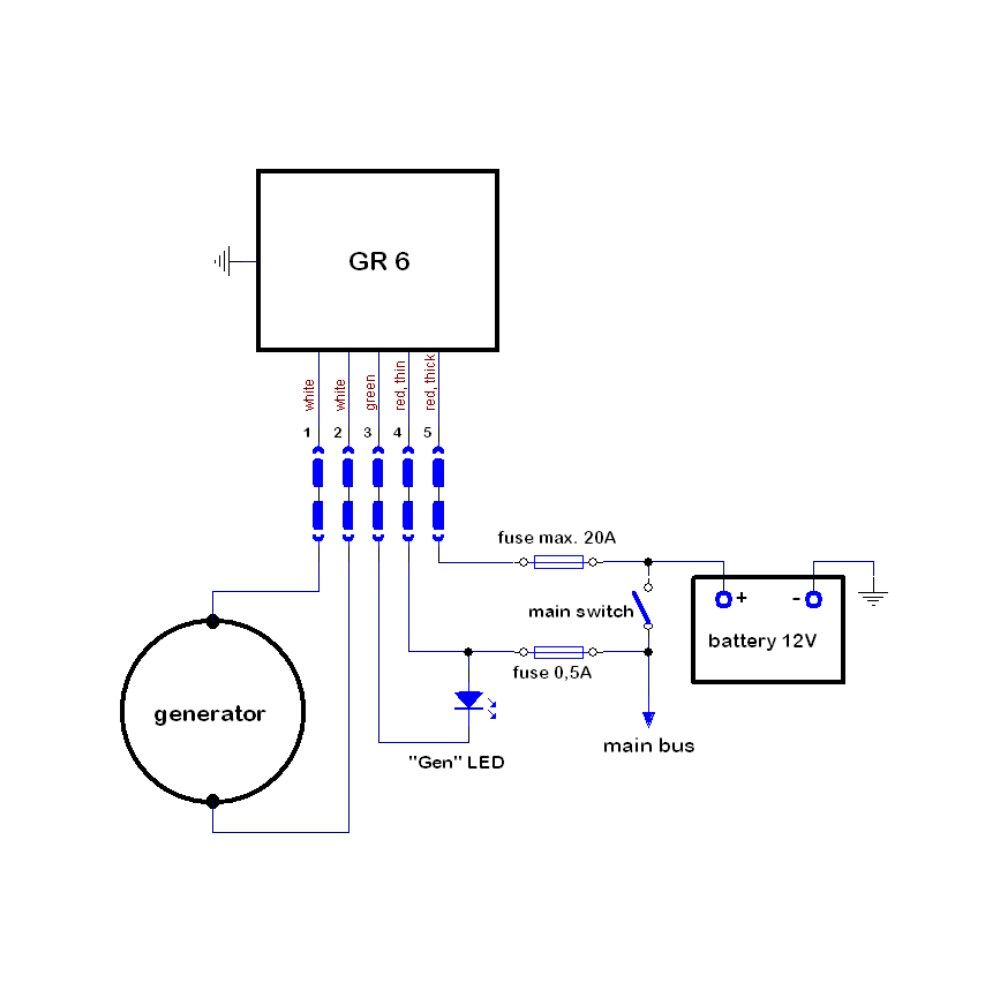

Der Regler wird mit 2 Schrauben so verschraubt, dass die Kühlrippen möglichst vertikal stehen, um eine optimale Kühlwirkung zu erzielen. Der Einbauort sollte so gewählt werden, dass der Regler nicht durch naheliegende Wärmequellen zusätzlich erhitzt wird. Der Anschluss von Generator, Batterie und Ladekontrolle erfolgt über einen 5-poligen Flachstecker, der Masseanschluss über das Kühlblech.

Verwendungsgrenzen:

• minimale Betriebstemperatur: - 20 [°C]
• maximale Betriebstemperatur: + 70 [°C]

Einbau:

Der Regler wird mit 2 Schrauben so verschraubt, dass die Kühlrippen möglichst vertikal stehen, um eine optimale Kühlwirkung zu erzielen. Der Einbauort sollte so gewählt werden, dass der Regler nicht durch naheliegende Wärmequellen zusätzlich erhitzt wird. Der Anschluss von Generator, Batterie und Ladekontrolle erfolgt über einen 4-poligen AMP-Mate-N-Lok Steckverbinder, oder alternativ über handelsübliche Flachstecker 6,3 mm (wie auf den Abbildungen ersichtlich). Der Masseanschluss wird über das Kühlblech realisiert. Anstelle der Batterie kann auch ein Kondensator von mindestens 10.000 µF angeschlossen werden.
